Punktowy diagram korelacji (wykres korelacji, analiza korelacji, diagram rozproszenia, wykres rozproszenia, diagram rozrzutu, wykres rozrzutu, wykres zmiennych) - rodzaj wykresu, który pozwala badać jaki pływ mają na siebie dwie zmienne. Pomagają ustalić w przedsiębiorstwie jak i czy w ogóle ma wpływ np. spadek jakości na wzrost sprzedaży. Na podstawie otrzymanego diagramu można stwierdzić o kierunku współzależności tych dwu zmiennych. Jest jednym z tradycyjnych narzędzi zarządzania jakością.

Spis treści

Zastosowanie

Diagram korelacji służy do graficznego przedstawiania relacji pomiędzy dwoma zmiennymi (cechami). Na istnienie korelacji zmiennych (cech) wskazuje ich wzajemny związek, który oznacza, że zmienne wpływają na siebie.Diagram korelacyjny nie bada związku przyczynowo-skutkowego zachodzącego między zmiennymi, a mówi jedynie o tym, czy istnieje pewien związek korelacyjny między dwiema zmiennymi.

Diagram korelacji używany jest do:
  • stwierdzenia istnienia zależności między zmiennymi
  • stwierdzenia kierunku związku
  • pokazania siły związku


Opis

Punktowy diagram korelacji to jedno z narzędzi, które stosowane są w procesie doskonalenia jakości. Jest to graficzna ilustracja istnienia związku zachodzącego między dwoma zmiennymi. Diagram taki stosujemy, gdy chcemy zbadać zależność pomiędzy dwoma czynnikami, np. zbadać istnienie zależność przyczynowo-skutkowej.

Tworzenie diagramu korelacji

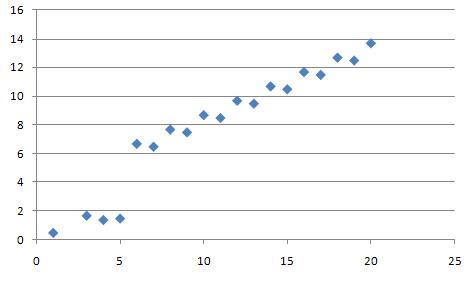

Diagram korelacyjny otrzymujemy przez naniesienie w prostokątnym kładzie współrzędnych n punktów empirycznych odpowiadających obserwacjom dwóch zmiennych X i Y. Każdą z obserwacji opisujemy parą liczb: xi i yi odpowiadającą punktowi Pi ( i = 1,2,...,n) w dwuwymiarowym układzie współrzędnych, gdzie na osi odciętych umieszczamy wartości zmiennej objaśniającej X, a na osi rzędnych - wartości zmiennej objaśnianej Y. W ten sposób otrzymujemy n punktów o współrzędnych (xi , yi). To, w jaki sposób grupowane są punkty na wykresie pokazuje zależności korelacyjne między badanymi zmiennymi. Najprostszy przypadek to liniowa korelacja między zmiennymi.



Typy Korelacji



Korelacja dodatnia

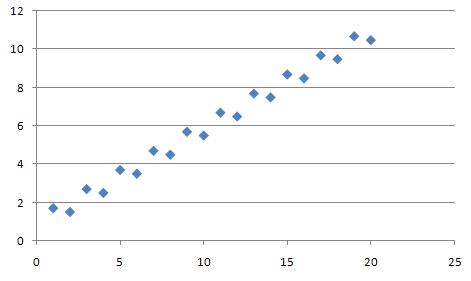

Korelacja dodatnia to przypadek, w którym wrostowi (spadkowi) wartości jednej zmiennej towarzyszy wzrost (spadek) wartości drugiej zmiennej. Przykładem korelacji dodatniej może być związek między planowaną liczbą dni hospitalizacji pacjenta a szacunkowymi kosztami całkowitymi.



Korelacja ujemna

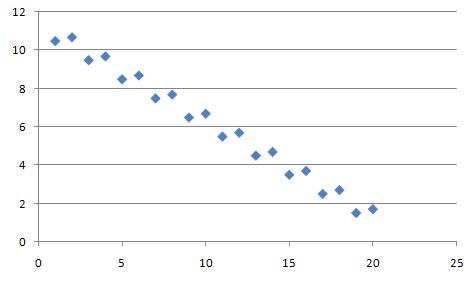

Korelacja ujemna to przypadek, w którym wrostowi (spadkowi) wartości jednej zmiennej towarzyszy spadek (wzrost) wartości drugiej zmiennej.



Brak korelacji

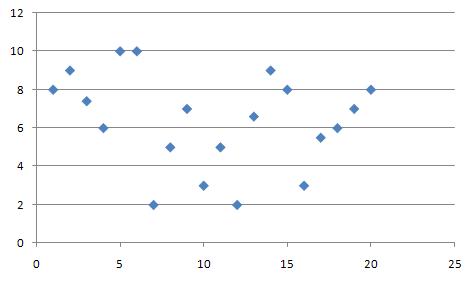

Brak korelacji nie istnieje widoczna zależność pomiędzy wartościami.



Miejsce w dziedzinie zarządzania



Metody statystyczne, technika wykorzystywana w zarządzaniu jakością.
