Dom jakości Przekierowano ze strony: House of Quality ang. House of Quality, Quality Function Deployment, QFD

Dom Jakości
Metoda
Zarządzanie jakością
Powstanie1972

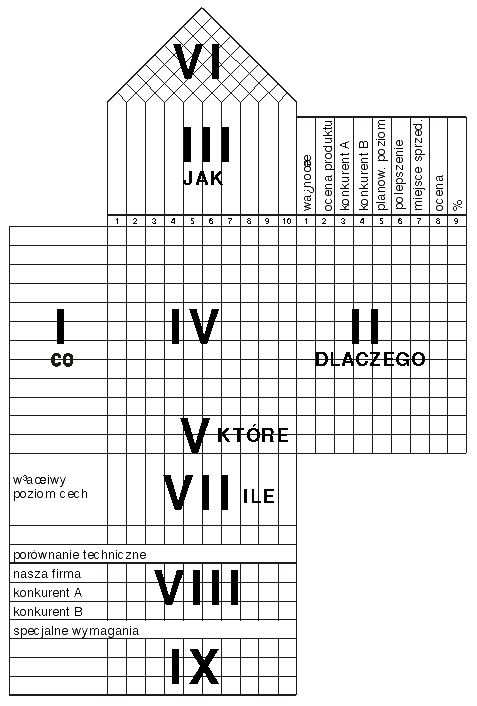

Podstawowy schemat


Dom Jakości - metoda przekładania potrzeb i oczekiwań odbiorców na charakterystyki wyrobu lub usługi. Coraz silniejsze naciski na zmniejszenie kosztów projektowania i skrócenie czasu jego trwania sprawiły, że pojawiła się potrzeba stworzenia metody, która umożliwiłaby przełożenie uświadomionych i nieuświadomionych wymagań klientów na parametry techniczne z jednoczesnym uwzględnieniem możliwości technologicznych, stopnia istotności poszczególnych cech oraz powiązań pomiędzy nimi. Odpowiedzią na tę potrzebę stała się metoda QFD. Dom Jakości pozwala na: stworzenie jednolitej struktury organizacyjnej, przełamywanie barier pomiędzy działami, przepływ informacji o oczekiwaniach klienta, podejmowanie trafnych decyzji na podstawie zgromadzonej wiedzy, uniknięcie wielu kosztów i straty czasu.

Spis treści

Pochodzenie

Angielska nazwa Quality Function Deployment (QFD) oznacza dopasowanie funkcji jakości, ponieważ celem stosowania metody jest przełożenie potrzeb i oczekiwań odbiorców na charakterystyki wyrobu lub usługi. Natomiast określenie Dom Jakości pochodzi od charakterystycznego wyglądu macierzy analitycznej.

Produkcja na skalę przemysłową uniemożliwia bezpośredni kontakt z docelowym odbiorcą. Stosuje się więc szereg metod kontaktu pośredniego, w tym wywiady, badania opinii, testy. Dla projektantów produktów istotnym problemem staje się brak fachowej wiedzy odbiorców, którzy zwykle nie są w stanie określić parametrów technicznych wyrobów.

Coraz silniejsze naciski na zmniejszenie kosztów projektowania i skrócenie czasu jego trwania sprawiły, że pojawiła się potrzeba stworzenia metody, która umożliwiłaby przełożenie uświadomionych i nieuświadomionych wymagań klientów na parametry techniczne z jednoczesnym uwzględnieniem możliwości technologicznych, stopnia istotności poszczególnych cech oraz powiązań pomiędzy nimi. Odpowiedzią na tą potrzebę stała się metoda QFD.

Po raz pierwszy metoda QFD została zastosowana w roku 1972 w Japonii, w stoczni należącej do koncernu Mitsubishi. Po kilku latach zdobyła także popularność w Stanach Zjednoczonych, gdzie wykorzystywano ją z powodzeniem w zakładach Forda i General Motors, a później także w Digital Equipment, Hewlett-Packard, AT&T czy ITT.

Opis

Głównym elementem analitycznym jest macierz zwana domem jakości. Składa się na nią dziewięć elementów:
  1. Wymagania klientów W tej fazie potencjalny użytkownik produktu definiuje wobec niego swoje oczekiwania. Używa w tym celu określeń takich jak: „łatwy w użyciu”, „trwały”, „oszczędny” itp.. Wymagania tego typu należy sprecyzować, gdyż często są one wieloznaczne.
  2. Ważność wymagań klientów Cechy danego wyrobu mogą mieć dla poszczególnych klientów różną ważność. Niektóre cechy można określić jako bezwarunkowe (np. bezpieczeństwo) inne są cechami życzeniowymi (np. ergonomiczny kształt). Aby określić wagę poszczególnych cech przedmiotu dla potencjalnego klienta można zastosować np. techniki marketingowe. Ważność tą określa się w skali punktowej. Wynikiem tej analizy jest przypisanie każdej cesze produktu współczynnika ważność.
  3. Parametry techniczne wyrobu Charakteryzują one wyrób z punktu widzenia projektanta. Dobiera się je w taki sposób, by spełniały wymagania klienta (należy je wyrazić w jego języku). Muszą być one mierzalne i możliwe do osiągnięcia w procesie produkcyjnym. Poszczególne parametry określa się jako minimanty (zmniejszenie ich wartości powoduje lepsze spełnienie wymagań klienta co do produktu), maksymanty (zwiększenie ich wartości powoduje lepsze spełnienie wymagań klienta co do produktu) oraz nominanty (dla parametru tego istnieje wartość optymalna, do której należy się zbliżyć.
  4. Zależności pomiędzy wymaganiami klienta i parametrami technicznymi Ustalenie tej zależności wykonuje się na podstawie analizy funkcjonalnej, doświadczalnej, analizy reklamacji, kosztów napraw itp. Wyróżnia się kilka poziomów zależności (zazwyczaj 3-4), a sposób oznaczenia zostaje ustalony przez zespół przeprowadzający analizę. Skala oceny jest wynikiem indywidualnego wyboru projektanta. Dla potrzeb naszego projektu wybraliśmy następujące wartości współczynników zależność
  5. Ocena ważności parametrów technicznych Wyraża się ja przez sumę iloczynów współczynników ważności kolejnych wymagań i współczynników ich zależności z danym parametrem technicznym (współczynniki z pół II i IV Domu Jakości). Jeżeli Wi (pole II Domu Jakości) jest współczynnikiem ważności wymagania „i”, a Zij (pole IV Domu Jakości) jest współczynnikiem zależności pomiędzy wymaganiem „i” oraz parametrem technicznym „j”, to współczynnik ważności parametru technicznego „j” wynosi Tj i określony jest przez wzór:
    Dzięki uzyskaniu wartości współczynników Tj projektant może łatwo zidentyfikować problemy techniczne szczególnie wpływające na jakość produktu.
  6. Zależność pomiędzy parametrami technicznymi Parametry techniczne wyrobu w wielu wypadkach wzajemnie na siebie oddziałują, co ma wpływ na spełnienie oczekiwań klienta. Oddziaływanie miedzy poszczególnymi parametrami mogą przyjąć charakter pozytywny (+) lub negatywny (-). Znaki te są zapisywane w części Domu Jakości, która tworzy jego dach. Zależności te pozwalają projektantowi określić stopień swobody z jaki może optymalizować projekt. Większa ilość znaków (-) świadczy o ograniczeniach przy optymalizacji i o konieczności szukania rozwiązań kompromisowych, gdyż polepszanie właściwości jednego parametru powoduje w tym wypadku pogorszenie właściwości innego.
  7. Ocena wyrobów konkurencyjnych Jest to ocena rynkowa wymagań, które powinny być spełnione według klientów. Odbywa się to na podstawie porównania wyrobu z wyrobami konkurencji. Kryteria takiej oceny są niejednokrotnie trudne to sprecyzowania i zależą od prywatnych preferencji osoby oceniającej. Porównywane wyroby ocenia się w odpowiednio przyjętej skali, w tym wypadku pięciostopniowej.
  8. Docelowe wartości parametrów W tym etapie ustala się mierzalne parametry techniczne, których osiągnięcie pozwoli zaspokoić potrzeby klientów i zwiększyć konkurencyjność wyrobu. Można to zrobić gdyż projektant ma dobre wyobrażenie na temat projektowanego wyrobu, dzięki przeprowadzonej wcześniej analizie.
  9. Wskaźnik technicznej trudności wykonania Ustala się stopień trudności technicznej, organizacyjnej i finansowej, związany z osiągnięciem założonych parametrów technicznych. Najczęściej przyjmuje się skalę 1-5. Im wyższa jest wartość wskaźnika, tym większe prawdopodobieństwo wystąpienia problemów w procesie produkcji. W tym wypadku należy zwrócić na parametr szczególną uwagę poprzez zwiększenie zakresu kontroli i staranne zaprojektowanie procesu wytwarzania.


Struktura

Pierwsza część

Miejsce, gdzie umieszcza się potrzeby i oczekiwania klienta (odpowiedź na pytanie: CO?). Uzyskiwane są one z badań marketingowych, a więc zapisuje się je językiem nietechnicznym, używając określeń, którymi posługują się odbiorcy. Pole to w praktycznych zastosowaniach metody zawiera kilkadziesiąt, a nierzadko ponad 100 wymagań.

Druga część

Po prawej stronie schematu, pozwala na określenie istotności potrzeb (pytanie: DLACZEGO?).
  • W kolumnie pierwszej przypisuje się rangi poszczególnym wymaganiom dotyczącym produktu. Nie określono ściśle zakresu rang - może on wynosić np. 0-5 lub 0-20, trzeba jednak pamiętać o konieczności zdefiniowania każdej wartości, aby uniknąć błędnego przyporządkowania.
  • W drugiej kolumnie wpisuje się, jak klienci oceniają spełnienie danego wymagania w badanym wyrobie.
  • Kolejne dwie kolumny służą zapisaniu ocen uzyskanych przez wyroby konkurentów. Jeżeli istnieje większa konkurencja, można dodawać kolejne kolumny.
  • W piątej należy zapisać planowany poziom jakości, czyli ocenę klientów, jaką organizacja chce dla swojego produktu osiągnąć w przyszłości. * Kolejna kolumna zawiera wskaźnik polepszenia oceny, czyli iloraz kolumny piątej i drugiej.
  • Siódma kolumna opisuje możliwość prezentacji cechy w miejscu sprzedaży. Jeśli cechy nie da się zaprezentować, przyznaje się 1,0 punktu, natomiast jeżeli możliwości występują nadaje się wyższą wartość z przyjętego zakresu. Zakres ten jest zwykle inny niż w przypadku ocen klientów i może wynosić np. 1,0-1,5 lub 1,0-2,0.
  • Ósma kolumna jest po to, aby ostatecznie odpowiedzieć jak ważna będzie modyfikacja badanej cechy należy więc wyliczyć wskaźnik mnożąc odpowiednie wartości z kolumny pierwszej, szóstej i siódmej.
  • Kolumna dziewiąta służy wyrażeniu tego samego wskaźnika w skali procentowej dla łatwiejszego porównywania cech.

Trzecia i czwarta część

Pierwsze dwie części schematu wypełniają specjaliści do spraw marketingu i sprzedaży. Natomiast przy wypełnianiu trzeciego sektora pracują technolodzy, którzy każdemu wymaganiu klienta przyporządkowują jedną lub więcej cech technicznych produktu. Zadawanym tutaj pytaniem jest: JAK? Natomiast sektor czwarty służy powiązaniu wymagań klientów z cechami technicznymi. Nietrudno zauważyć, że niektóre wymagania mogą mieć silniejszy wpływ na cechy, a inne słabszy. Może się także zdarzyć wpływ odwrotny, jak w przypadku wspomnianej już wiertarki - wymaganie "pewny i wygodny uchwyt" jest odwrotnie skorelowane z cechą "wibracje". Siłę korelacji zapisuje się liczbami od -9 do +9.

Piąta część

Odpowiada na pytanie KTÓRE? i służy uzyskaniu informacji o wzajemnej ważności cech wyrobu. W tym celu stosuje się prosty wzór:



gdzie:

Wij - wartość korelacji wymagania i z cechą j,

Pi - wartość procentowa wskaźnika dla wymagania i, wyliczona w części drugiej w kolumnie 9,

Sumowanie dla danej cechy stosuje się dla wszystkich wymagań, z którymi jest ona skorelowana.

Wynik liczenia wpisywany jest zarówno w wartości liczbowej, jak i w skali procentowej.

Szósta część

Na schemacie zaznaczona jest w formie trójkąta. Służy ona prezentacji wzajemnych korelacji pomiędzy cechami technicznymi. Może się bowiem okazać, że polepszenie jednego z parametrów spowoduje pogorszenie innego, np. "ilość obrotów" może być negatywnie skorelowana z "hałasem". Wartości przypisywane są w takiej samej skali jak w przypadku części czwartej.

Siódma część

Kolejna część zawiera wartości liczbowe, jakie zakłada się dla wyrobu zmodyfikowanego. Można także odwołać się do norm lub innych aktów. Jeżeli wymagań i cech jest dużo i dodatkowo wykazują one negatywną korelację, wypełnienie tej części staje się niezmiernie trudne i wymaga wielu kompromisów oraz podejmowania decyzji na najwyższym szczeblu.

Ósma część

Dane z częśći siódmej są wykorzystywane w części ósmej, która ma na celu porównanie zakładanego poziomu jakości z dotychczasowym oraz z konkurencją.

Dziewiąta część

Ewentualne dodatkowe wymagania (prawne, ekologiczne, itp.) zapisuje się w części dziewiątej.

Przykład





Rys. Przykładowy Dom Jakości


Zobacz też

Linki zewnętrzne

Bibliografia

  • S. Wawak: Programowanie rozwoju jakości wyrobu
  • M. Jedliński: Jakość w nowoczesnym zarządzaniu, Wydawnictwo Zachodniopomorskiej Szkoły Biznesu, Szczecin 2000
  • K. Opolski G. Dykowska, M. Możdżonek: Zarządzanie przez jakość w usługach zdrowotnych Wydawnictwo Ce De Wu, Warszawa 2005
